产品展厅 当前位置:首页|摆臂垃圾车|多利卡摆臂垃圾车(6方)

底盘型号:EQ1125SJ8CDC   查看次数:2453
多利卡摆臂垃圾车(6方):
    该车分地面式和地坑式摆臂垃圾车,专用部分主要由液压系统和操作系统组成,通过左右两臂装运垃圾斗,带自卸功能,液压操作。垃圾斗可自吊上放下,一次工作循环时间≤60S。该车主要特点是垃圾斗与车体分开,实现了一台车与多个垃圾斗联合作业,循环运输,充分提高了车辆的运输能力。
多利卡摆臂垃圾车(6方)
CLW5120ZBS6RJ摆臂式垃圾车  主要技术参数

基本信息

产品名称 摆臂式垃圾车
产品商标  程力威牌(中国驰名商标)
产品型号  CLW5120ZBS6RJ
公告批次  333

整车技术参数

总质量 11995(Kg)
额定质量 6000(Kg)
整备质量 5800(Kg)
外型尺寸  6900×2460×3100(mm)
驾驶室乘人数  3

专用部分技术参数

垃圾箱容积  6立方米
垃圾箱材质  国标优质碳钢板,优良的耐腐蚀性能
箱板厚度  边板3mm,底板4mm
垃圾箱型制  船形,地面式
取力器  机械取力器,延长机械使用寿命
举升油缸  双油缸举升,便于卸载时车辆平衡
操控系统  机、电、液一体化控制,操作方便
液压系统最大压力  16Mpa
上箱时间  ≤60s
卸箱时间  ≤60s
卸料方式  液压自卸,后卸式

底盘技术参数

配置底盘 东风多利卡
底盘型号 EQ1125SJ8CDC
轴距 3800mm
轮胎规格 245/70R19.5真空胎
其他配置  2.5吨前桥,4.5吨后桥,192mm大梁,万里扬6档变速箱,断气刹,动力转向,ABS,空调,电动玻璃,中控锁,安全带佩戴提醒,制动器衬片更换报警

发动机技术参数

发动机型号  CY4SK361
发动机生产企业  东风朝阳朝柴动力有限公司
发动机功率 125(kw)(170马力)
发动机排量 3856(ml)
排放标准 国六
燃料种类 柴油

其它信息

备注

1、该车已上国家工信部汽车公告目录;

2、该车已上国家环保局环保达标车辆目录。

联系方式

联 系 人:余经理

联系电话:0722-3825832,13886877739,

          4000722160(免费)

二、主要技术特点及产品描述

1、采用中国名牌产品东风多利卡底盘,单排驾驶室,朝柴170马力国六发动机,2.5吨前桥,4.5吨后桥,192mm大梁,万里扬6档变速箱,245/70R19.5真空胎,断气刹,动力转向,ABS,空调,电动玻璃,中控锁,安全带佩戴提醒,制动器衬片更换报警

2专用部分采用行业领先技术,独特高强度结构,承载能力大;大举升力的臂架,通过臂架的液压翻转实现箱体装卸倾倒垃圾,一车多箱循环使用;运动互锁,安全可靠;控制按钮与操作杆采用人性化设计,操作顺畅灵活;液压系统集成化设计,减少了系统的零部件数量,提高了系统的可靠性。

3、框架结构垃圾箱,箱体采用武钢产国标优质碳钢板制造,保证刚度、强度及耐腐蚀性能。垃圾箱容积6立方米,边3底4(边板3mm,底板4mm),骨架为方钢结构,美观、大方、结实、耐用。为了提高使用寿命,对箱体进行了防锈处理,并喷涂防锈底漆+金属面漆,工艺流程一底二面三成型

4配装有箱体限位装置,有效确保箱体在车辆行驶过程中不会滑落。倾倒垃圾及装卸箱体时链条锁紧装置处于锁紧状态,有效确保箱体在工作过程中不会脱落。

5液压系统由油箱、油泵、多路阀、液压缸、滤油器、管路等组成,工作时,取力器从发动机获取动力,再通过传动轴将动力传给油泵,带动油泵旋转。此时,操作多路换向阀可分别实现液压油缸工作完成装箱和卸料。

液压系统最大工作压力为16Mpa,该阈值由多路换向阀上的宁静阀限定。当系统压力大于该阈值时,液压油会经宁静阀流回油箱,保证系统工作安全。

液压系统采用优质的油缸、操作阀、卡套式接头、高压软管和高压钢管等,结构合理,可靠固定,保证长时间无任何泄漏,操作简单,维修方便,使用寿命长。

6、车厢与车架由付大梁连接,靠翻转轴、油缸支架,付大梁两侧防护板锁紧及限位,保证了车辆行驶过程中的安全,且保证开闭灵活。



三、主要特点

该型车的改装部分,在设计上突出了多功能和人性化理念,尽量减轻环卫工人的劳动强度;在制作上选用的原材料、配套件都是国内同行业中的优质产品;对制作工艺进行严格把关;在安全性能上,该车在试制和检验阶段对环保、灯光、制动、轴荷分配、侧撞击等项都进行了严格的检测,符合国家法规要求。

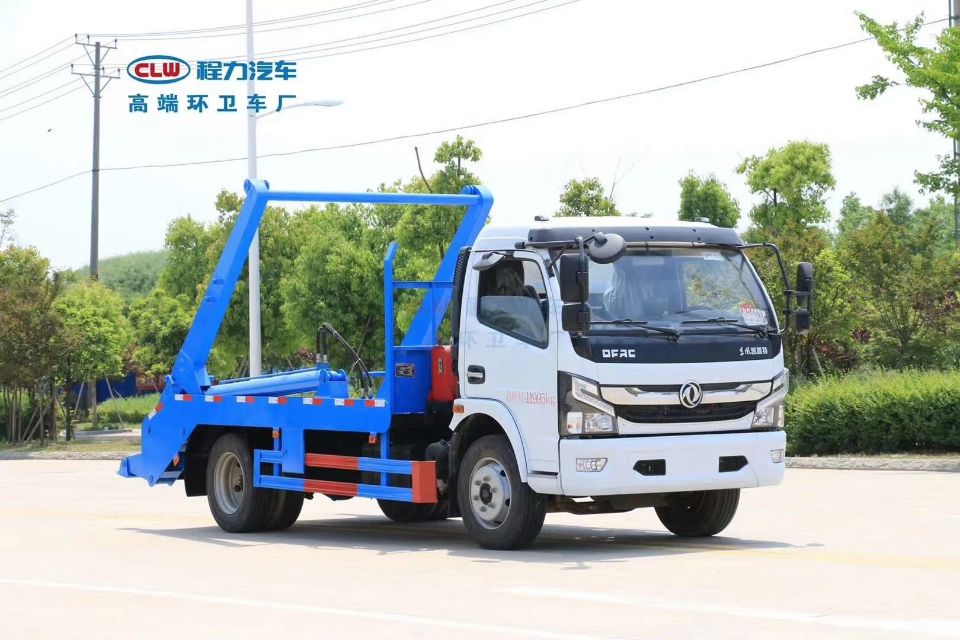

           CLW5120ZBS6RJ摆臂式垃圾车侧视图片一

          CLW5120ZBS6RJ摆臂式垃圾车侧视图片二



          CLW5120ZBS6RJ摆臂式垃圾车后部图片一

         CLW5120ZBS6RJ摆臂式垃圾车后部图片二



         CLW5120ZBS6RJ摆臂式垃圾车侧后防护图片

                       联系人:余经理

                       电  话:4000722160(免费)

                             0722-3825832

                            13886877739
