产品展厅 当前位置:首页|拉臂垃圾车|时代驭菱钩臂垃圾车(3方)

底盘型号:BJ1030V4JV2-S1   查看次数:567
时代驭菱钩臂垃圾车(3方):
    该车又称拉臂垃圾车、钩臂垃圾车,专用部分主要由液压系统和操作系统组成,垃圾箱可自吊上放下,可自行倾倒垃圾,上下一次工作循环时间≤60S该车主要特点是一车能配多个垃圾箱,实现了一车与多个垃圾箱联合作业,循环运输,充分提高了车辆的运输能力。该车广泛用于城镇居民生活区、工业区、商业区、学校、公园、风景区等场所的垃圾收集、清运。
时代驭菱钩臂垃圾车(3方)

CLW5030ZXXB5车厢可卸式垃圾车

一、主要技术参数

整 车 信 息

产品名称 车厢可卸式垃圾车
产品商标  程力威牌(中国驰名商标)
产品型号  CLW5030ZXXB5
公告批次  294

整车技术参数

总质量  2675(Kg)
整备质量  1245(Kg)
额定质量  1300(Kg)
整车外型尺寸  4160×1520×1940(mm)
驾驶室乘人数  2

专用部分技术参数

垃圾箱尺寸(mm)  2000×1490×990
垃圾箱容积   3立方米
垃圾箱材质  国标优质碳钢板,优良的耐腐蚀性能
箱板厚度  边板2mm,底板3mm
箱体开口  左右各一个收集口
取力器  电磁取力器,延长机械使用寿命
举升油缸  双油缸举升,便于卸载时车辆平衡
操控系统  驾驶室内、外双操作模式,机、电、液一体,操作方便
箱脚轮子  两只滚轮,两只万向轮
倾斜角  ≥450
液压系统最大压力  16Mpa
上箱时间  ≤60s
卸箱时间  ≤60s
卸料方式   液压自卸,后卸式

底盘技术参数

底盘商标  福田时代驭菱
底盘型号 BJ1030V4JV2-S1
轴数 2
轴距 2370
轮胎数 4
轮胎规格  165R13LT 8PR 真空胎
其它配置  5档变速箱,动力转向

发动机技术参数

发动机型号 LJ465Q-2AE
发动机生产企业 柳州五菱柳机动力有限公司
发动机功率 45(kw)(61马力)
发动机排量 1051(ml)
排放标准 GB18352.5-2013国Ⅴ
燃料种类 汽油

其 他 信 息

备注

1、该车已上国家工信部汽车公告目录;

2、该车已上国家环保局环保达标车型目录;

3、该车已上国家税务总局免征车辆目录。

联系方式

联系人:余经理;

电话:0722-3825832,13886877739

          4000722160(免费)

二、 主要技术特点及产品描述

1配置中国名牌产品福田时代驭菱底盘,2.37米轴距,单排驾驶室,柳州五菱61马力国五汽油发动机,5档变速箱,165R13LT真空胎,动力转向。

2、专用部分采用行业领先技术,独特高强度结构,承载能力大;大举升力的拉臂架,通过拉臂架的液压翻转实现箱体装卸倾倒垃圾,一车多箱循环使用;垃圾箱滚轮导向,箱体装卸轻便;运动互锁,安全可靠;驾驶室内、外双操作模式控制按钮与操作杆采用人性化设计,操作顺畅灵活;液压系统集成化设计,减少了系统的零部件数量,提高了系统的可靠性。

3、全封闭框架结构垃圾箱,箱体采用武钢产国标优质碳钢板制造,保证刚度、强度及耐腐蚀性能。容积3立方米,边2底3(边板2mm,底板3mm)弧形设计,磨具冲压成型,骨架为方钢结构,美观、大方、结实、耐用。车厢顶部封闭,不可开启。后门全封闭设计。为了提高使用寿命,对箱体进行了防锈处理,并喷涂防锈底漆+金属面漆,工艺流程一底二面三成型。箱体两侧及后门张贴反光膜片,提高夜间安全系数。

4、配装有箱体锁紧装置,有效确保箱体在车辆行驶过程中不会抖动。倾倒垃圾时钩臂架锁紧装置处于锁紧状态,装卸箱体时举升架锁紧装置处于松开状态。提升钩采用高强度耐磨钢特殊材料制成,不生锈。

5液压系统由油箱、油泵、多路阀、液压缸、滤油器、管路等组成,工作时,取力器从发动机获取动力,再通过传动轴将动力传给油泵,带动油泵旋转。此时,操作多路换向阀可分别实现液压油缸工作完成装箱和卸料。

液压系统最大工作压力为16Mpa,该阈值由多路换向阀上的宁静阀限定。当系统压力大于该阈值时,液压油会经宁静阀流回油箱,保证系统工作安全。

液压系统采用优质的油缸、操作阀、卡套式接头、高压软管和高压钢管等,液压油泵为柱塞泵,系统结构合理,可靠固定,保证长时间无任何泄漏,操作简单,维修方便,使用寿命长。

6、箱体与车架由付大梁连接,靠翻转轴、双顶油缸支架,付大梁两侧防护板锁紧及限位,保证了车辆行驶过程中的安全,且保证开闭灵活。

三、主要特点

该型车的改装部分,在设计上突出了多功能和人性化理念,尽量减轻环卫工人的劳动强度,有效避免二次污染;在制作上选用的原材料、配套件都是国内同行业中的优质产品;对制作工艺进行严格把关;在安全性能上,该车在试制和检验阶段对环保、灯光、制动、轴荷分配、侧撞击等项都进行了严格的检测,符合国家法规要求。

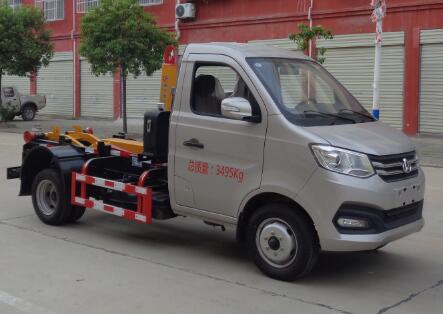

CLW5030ZXXB5车厢可卸式垃圾车整车图片

车厢可卸式垃圾车工作图片(参考)

CLW5030ZXXB5车厢可卸式垃圾车后部图片

CLW5030ZXXB5车厢可卸式垃圾车侧后防护图片

配套垃圾箱正视图片

配套垃圾箱侧视图片
